S22-4000KVA油浸式變壓器核心解析

　　一、產品定位與核心優勢

　　S22-4000KVA油浸式變壓器是新一代高效節能電力設備，屬于國家一級能效標準產品，專為高容量電力傳輸與分配場景設計。其核心優勢體現在：

　　節能性：采用高導磁低損耗硅鋼片鐵芯(如晶粒取向冷軋鐵氧體磁芯)及優質銅芯線圈，滿載損耗較S13系列降低15%-20%，空載損耗降低25%-30%，年節約電量可達數萬度(以工業場景為例)。

　　環保性：油箱采用真空浸油工藝，徹底去除濕氣與氧氣，延緩絕緣油老化;波紋片式油箱設計通過彈性補償油體積變化，減少油泄漏風險，符合RoHS環保標準。

　　可靠性：鐵芯階梯接縫結構降低空載電流，線圈層間點膠紙絕緣與硬質撐條簾油道提升機械強度，抗短路能力達國標GB/T 1094.5的2倍以上。

　　二、關鍵技術參數與結構特征

　　基礎參數

　　額定容量：4000KVA

　　電壓等級：10KV/0.4KV或35KV/10KV(根據型號如SZ22-4000KVA/35KV)

　　聯結組標號：Dyn11(低壓側三相負荷均衡分配，抑制諧波干擾)

　　分接范圍：±5%或±2×2.5%(適應電壓波動，調節精度達±1.25%)

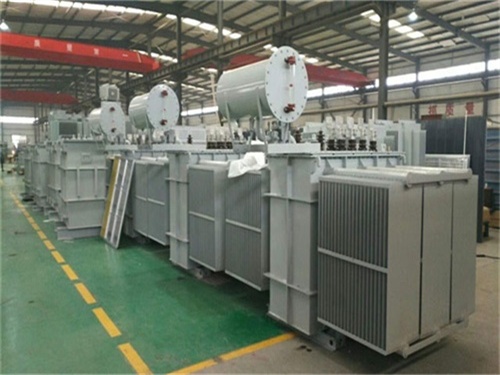

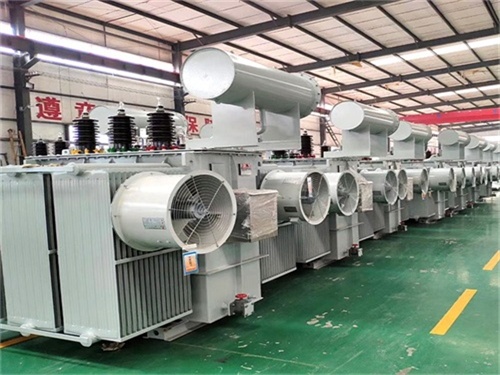

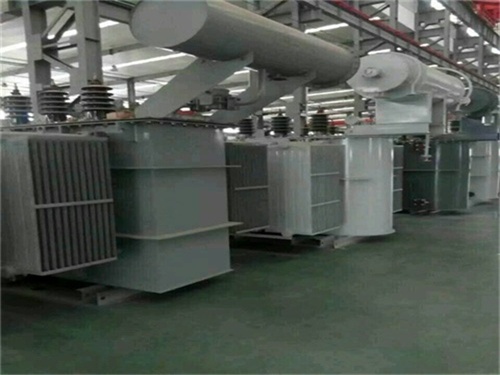

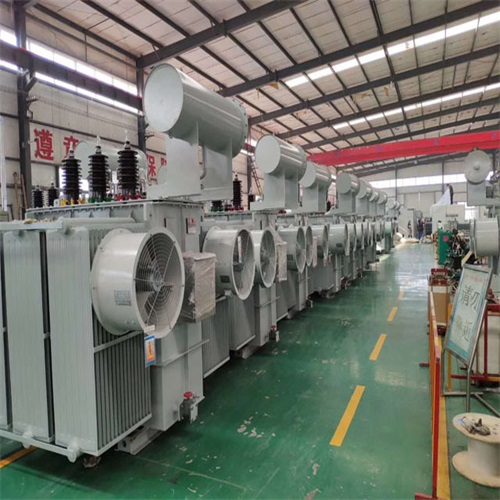

　　冷卻方式：AN/AF(自然冷卻/風冷，風冷模式下容量可提升10%-15%)

　　結構設計

　　鐵芯：高導磁硅鋼片疊積，多級接縫結構降低空載損耗，防松拉緊裝置確保長期運行穩定性。

　　線圈：高壓側多層圓筒式，低壓側圓筒式或新型螺旋式，層間點膠紙絕緣與成形端圈提升耐壓強度。

　　油箱：波紋片式矩形結構，自動焊接工藝保證焊縫氣密性(泄漏率≤0.01%)，波紋片彈性補償油體積變化(±5%溫度范圍)。

　　安全裝置：

　　壓力釋放閥(動作壓力55kPa±10%)

　　氣體繼電器(800KVA以上配置，靈敏度0.05MPa·s)

　　信號溫度計(1000KVA以上配置，監測油溫并遠程報警)

　　三、典型應用場景

　　工業領域

　　鋼鐵、化工、電解鋁等高耗能企業，作為主變壓器承擔電力傳輸與電壓變換，降低線損與變壓器損耗。

　　示例：某電解鋁廠采用S22-4000KVA變壓器后，年節電量達120萬度，減少CO?排放約960噸。

　　大型商業建筑

　　購物中心、寫字樓等場所的配電系統，通過Dyn11聯結組別抑制三次諧波，提升電能質量。

　　新能源領域

　　風電場、光伏電站的集電系統，適應電壓波動(分接范圍±5%)與諧波干擾(THD≤5%)。

　　四、選型與安裝要點

　　選型依據

　　負載特性：若負載波動頻繁，優先選擇分接范圍±2×2.5%的型號，提升電壓調節靈活性。

　　環境條件：高海拔地區(>1000m)需降容使用(每升高100m降容1%)，或定制高原型變壓器。

　　能效要求：一級能效產品(空載損耗≤4.2kW，負載損耗≤36.7kW)較二級能效年節電約8萬度。

　　安裝規范

　　基礎要求：混凝土基座水平誤差≤0.2%，底部鋪設5mm厚橡膠減震墊，降低振動噪聲(噪聲水平≤65dB)。

　　通風間距：頂部與天花板間距≥1.5m，四周預留≥1m操作空間，確保風冷效率。

　　防護措施：戶外安裝時配置IP23防護外殼，防止60°角內水滴侵入;沿海地區需加裝防鹽霧涂層(如環氧富鋅底漆)。

　　五、運維與故障處理

　　日常維護

　　油位檢查：每季度通過油位計確認油位在正常范圍(環境溫度+40℃時油位上限，-20℃時油位下限)。

　　油質檢測：每年取樣分析微水(≤15mg/L)、介損(tanδ≤0.5%)等指標，超標時需真空濾油或換油。

　　紅外測溫：每月檢測繞組熱點溫度(≤140℃)，異常時檢查負載率與冷卻系統。

　　常見故障處理

　　油位異常：若油位過高，可能為呼吸器堵塞(清理硅膠顆粒);若油位過低，檢查油箱滲漏(補焊后壓力試驗0.03MPa/24h)。

　　溫度超限：繞組溫度≥130℃時觸發報警，需立即減載并檢查冷卻風扇(風冷型)或油泵(強油循環型)運行狀態。

　　氣體繼電器動作：輕瓦斯報警時采集油樣分析，重瓦斯跳閘時檢查內部故障(如匝間短路)，需返廠檢修。

　　六、市場競爭力分析

　　成本效益：初始投資較S13系列高8%-10%，但5年總擁有成本(TCO)低15%-20%(因節能與維護成本降低)。

　　品牌對比：江蘇巨力、山東潤生等廠商產品性能接近，但江蘇巨力在定制化服務(如高原型、防腐蝕型)與交付周期(45天)上更具優勢。

　　政策紅利：符合《電力變壓器能效提升計劃(2021-2023年)》要求，可申請地方節能補貼(部分地區補貼比例達設備投資的20%)。
