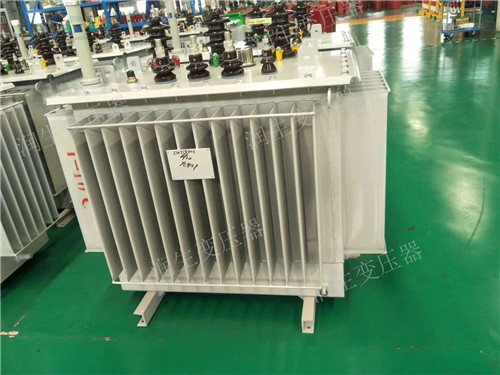

油浸式變壓器的基礎構造構件是鐵芯和繞阻，由他們構成油浸式變壓器的器身。以便改進熱管散熱標準，大、中容積油浸式變壓器的器身滲入裝滿絕緣油的封閉式汽車油箱中，各繞阻與外電路的聯接則經絕緣管引出來。以便使油浸式變壓器可以信賴地運作，還設立儲油罐柜、汽體汽車繼電器和安全性氣管等配件。

　　1.鐵芯

　　鐵芯既做為油浸式變壓器的等效電路;又做為油浸式變壓器的機械設備框架。以便提升導帶磁能、降低交替變化磁通量在鐵心里造成的耗損，油浸式變壓器的鐵芯都選用薄厚為0.35-0.5毫米的電工鋼片疊裝而成。電工鋼片的雙面涂有電纜護套，起絕緣層功效。大空間油浸式變壓器多選用高導磁率、低損耗的冷扎電工鋼片。油浸式變壓器的鐵芯一般都選用心式構造，其鐵芯可分成鐵芯柱(有繞阻的一部分)和鐵軛(連接2個鐵芯柱的一部分)兩一部分。繞阻套服在鐵芯柱上，鐵軛使鐵芯柱中間的等效電路合閉。在鐵芯柱與鐵軛組成全部鐵芯時，多選用相疊式安裝，使各層的接縫處沒有同一地址，那樣能降低自感電動勢，但缺陷是安裝繁雜，費時費時間。在一般油浸式變壓器中，鐵芯柱橫截面選用外接圓的梯形。只能當變壓器很鐘頭才選用正方形。溝通交流磁通量在鐵心里會造成渦流損耗和磁滯損耗，使鐵芯發燙。在大空間油浸式變壓器的鐵心里，通常設定油道。鐵芯浸在絕緣油中，當油從油道中流落伍，可將鐵心里的發熱量帶去。

　　2.繞阻

　　繞阻是油浸式變壓器的電源電路一部分，用于傳送電磁能，一般分成髙壓繞阻和底壓繞阻。接進較高電壓上的繞阻稱之為髙壓繞阻;接進較低壓上的繞阻稱之為底壓繞阻。從動能的轉換傳送而言，接在開關電源上，從開關電源消化吸收電磁能的繞阻稱之為原邊繞阻(別稱一次繞阻或初中級繞阻);與負荷聯接，給負荷運輸電磁能的繞阻稱副邊繞阻(別稱二次繞阻或次級繞組)。繞阻一般是用絕緣層的銅心線線圈電感而成。髙壓繞阻的線圈匝數多、輸電線截面小;底壓繞阻的線圈匝數少、輸電線截面大。以便確保油浸式變壓器可以可以信賴的運作及其有充足的使用期，對繞阻的電氣設備特性、耐溫性能和沖擊韌性都是有一定的規定。繞阻是依照一定規律性相互連接的數個電磁線圈的組成。依據髙壓繞阻和底壓繞阻互相部位的不一樣，繞阻構造形式可分成同舟式和相疊式二種。同舟式繞阻是將髙壓繞阻和底壓繞阻同舟地套服在鐵芯柱上。以便絕緣層便捷，底壓繞阻緊貼著鐵芯，髙壓繞阻則套服在底壓繞阻的外邊，2個繞阻中間留出油道。油道一是做為繞阻間的絕緣層空隙;二是做為熱管散熱安全通道，使油從油道中穿過制冷繞阻。在單相變壓器中，高、底壓繞阻均分成兩一部分，各自套服在兩鐵芯柱上，這兩一部分能夠 串連或串聯;在三相變壓器中歸屬于同一相的高、底壓繞阻所有套服在同一鐵芯柱上。同舟式繞阻的構造簡易、生產制造便捷，心式油浸式變壓器一般都選用這類構造。相疊式繞阻是將髙壓繞阻和底壓繞阻分為多個線餅，順著鐵芯柱更替排序而組成。以便有利于絕緣層和熱管散熱，髙壓繞阻與底壓繞阻中間留出油道而且在頂部和最下一層挨近鐵軛處放置底壓繞阻。相疊式繞阻的沖擊韌性高，導線便捷，殼式油浸式變壓器一般選用這類構造。
