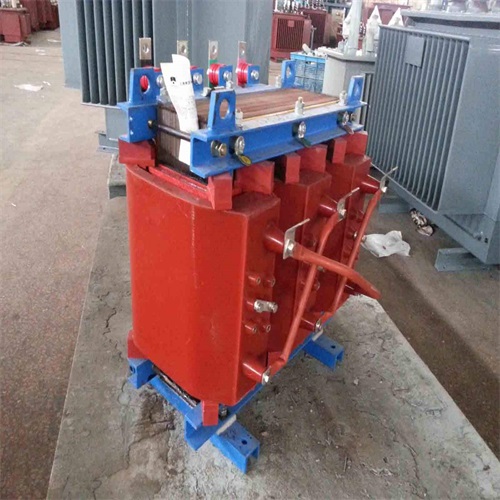

SCB18干式變壓器是一種采用環氧樹脂澆注或真空浸漬工藝制造的環保型配電變壓器，具有防火、防爆、低噪聲、免維護等優點，廣泛應用于室內配電系統(如商業建筑、數據中心、工業廠房等)。以下是其制造工藝、技術特點及質量控制要點的詳細說明：

　　一、SCB18干式變壓器核心制造工藝

　　1. 鐵芯制造

　　材料選擇：

　　采用 高導磁率冷軋硅鋼片(如30ZH120、35WW250)，厚度通常為0.23~0.3mm，以降低渦流損耗。

　　硅鋼片表面涂覆 無機絕緣漆，片間絕緣電阻≥100Ω，減少層間短路風險。

　　剪切與疊裝：

　　使用 數控剪床 精確裁剪硅鋼片，尺寸誤差≤±0.5mm。

　　采用 階梯式疊片工藝(如45°斜接縫)，減少鐵芯接縫處的磁阻和噪聲。

　　疊裝后通過 液壓機 施加壓力(通常1.5~2MPa)，確保鐵芯緊固無間隙。

　　退火處理：

　　疊裝后的鐵芯在 氫氣保護爐 中進行退火(溫度750~800℃，時間4~6小時)，消除內應力，提升導磁性能。

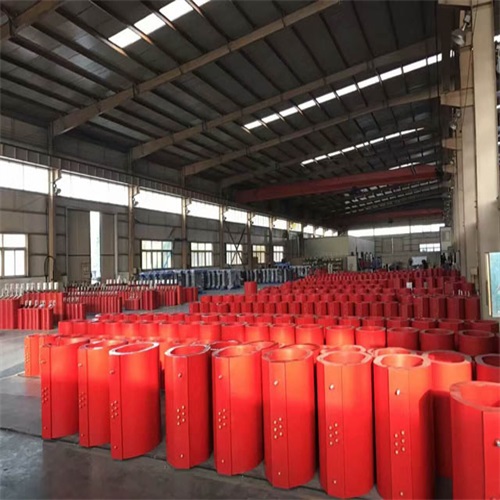

　　2. 繞組制造

　　導體材料：

　　高壓繞組采用 高純度無氧銅(OFC)，導電率≥99.95%，減少電阻損耗。

　　低壓繞組可選銅箔或銅導線，銅箔厚度通常為0.8~2mm，以降低渦流損耗。

　　繞制工藝：

　　高壓繞組：采用 分段繞制法，每段繞組間用 Nomex紙(耐溫220℃)絕緣，層間電壓梯度≤1kV/mm。

　　低壓繞組：銅箔繞組通過 自動繞線機 連續繞制，端部用 玻璃絲帶 綁扎固定。

　　繞組整體采用 真空澆注工藝(環氧樹脂+石英砂混合料)，固化后形成致密絕緣層，耐局部放電≥10kV/mm。

　　散熱設計：

　　繞組內部預埋 散熱氣道(如軸向氣道或輻向氣道)，氣道寬度3~5mm，確保溫升均勻。

　　表面涂覆 高輻射率涂層(發射率≥0.9)，增強熱輻射散熱效率。

　　3. 絕緣處理

　　主絕緣：

　　高低壓繞組間采用 F級絕緣材料(如杜邦Nomex紙、聚酯薄膜)，耐溫155℃，壽命≥20年。

　　繞組端部用 硅橡膠預浸玻璃纖維帶 包扎，形成應力緩沖層，防止電場集中。

　　澆注工藝：

　　環氧樹脂混合料在 真空脫氣罐 中處理(真空度≤100Pa，時間2小時)，消除氣泡，避免局部放電。

　　澆注溫度控制在120~140℃，固化時間6~8小時，確保樹脂完全交聯。

　　局部放電測試：

　　澆注后繞組在 1.1Um(額定電壓×√2) 下進行局部放電檢測，放電量≤5pC(國標要求≤10pC)。

　　4. 裝配與測試

　　鐵芯與繞組組裝：

　　鐵芯與繞組間采用 彈性絕緣夾件 固定，減少振動和噪聲。

　　高低壓引線采用 冷壓端子 連接，接觸電阻≤50μΩ，避免發熱。

　　出廠測試：

　　例行試驗：繞組電阻測量、電壓比測試、直流電阻不平衡率≤2%。

　　型式試驗：溫升試驗(100%負載下繞組溫升≤80K)、雷電沖擊試驗(125kV/1.2μs波形)、聲級測試(≤55dB@1m)。

　　特殊試驗：耐火試驗(符合GB/T 1094.11-2022，承受950℃火焰沖擊1小時無損壞)。

　　二、SCB18干式變壓器技術特點

　　1. 能效優勢

　　空載損耗：較SCB10型降低20%，較SCB11型降低15%(符合GB 20052-2020 1級能效標準)。

　　負載損耗：通過優化繞組設計(如銅箔繞制、減小導線截面積)，負載損耗較SCB11型降低8%~10%。

　　節能效益：以800kVA變壓器為例，年運行8760小時，負載率70%，電價0.8元/kWh時：

　　SCB18年損耗電量 = (580W×8760h + 7200W×70%×8760h)/1000 = 4.9萬kWh;

　　SCB11年損耗電量 = (720W×8760h + 7800W×70%×8760h)/1000 = 6.2萬kWh;

　　年節電量1.3萬kWh，節省電費1.04萬元。

　　2. 環保與安全性

　　材料環保性：環氧樹脂澆注體無油污泄漏風險，符合RoHS指令(限制鉛、汞等有害物質)。

　　防火性能：通過 UL94 V-0級阻燃測試，耐火時間≥180分鐘(GB/T 1094.11-2022)。

　　防爆設計：無油箱結構，消除爆炸隱患，適用于人員密集場所(如醫院、學校)。

　　3. 可靠性與維護性

　　壽命設計：絕緣系統壽命≥30年(按IEC 60076-11熱老化模型計算)。

　　免維護性：無需定期換油、濾油，僅需每5年清潔表面灰塵并檢查緊固件。

　　智能監控：可選配 在線監測系統(如溫度傳感器、局部放電傳感器)，實時反饋運行狀態。

　　三、質量控制關鍵點

　　1. 原材料檢驗

　　硅鋼片：檢查磁導率(≥1.6T/50Hz)、疊片系數(≥0.97)、涂層附著力。

　　環氧樹脂：測試粘度(25℃時800~1200mPa·s)、固化時間(130℃時≤4小時)、耐局部放電性能。

　　銅導體：檢測導電率(≥99.95%)、電阻率(≤0.01724Ω·mm2/m@20℃)。

　　2. 過程控制

　　真空澆注：監控真空度(≤100Pa)、澆注溫度(120~140℃)、固化時間(6~8小時)。

　　局部放電測試：在1.1Um下持續10分鐘，放電量≤5pC。

　　溫升試驗：模擬100%負載運行，繞組溫升≤80K，油頂層溫升≤60K(雖為干式，但需驗證散熱設計)。

　　3. 成品檢驗

　　外觀檢查：繞組表面無裂紋、氣泡，澆注體邊緣圓滑無毛刺。

　　機械強度測試：繞組抗短路能力(承受額定電流25倍的沖擊電流，持續時間0.1s)。

　　氣候適應性測試：在-25℃~+50℃環境下存儲24小時，絕緣性能無變化。

　　四、典型應用場景與選型建議

　　1. 應用場景

　　商業建筑：商場、酒店、寫字樓(需低噪聲、防火，負載率通常50%~70%)。

　　工業領域：電子制造、制藥、精密加工(需穩定電壓、無油污染，負載率70%~90%)。

　　新能源配套：光伏逆變器、風電變流器(需高過載能力，短期負載率可達150%)。

　　特殊環境：地鐵、隧道、海上平臺(需防潮、防鹽霧，可選配IP55防護等級)。

　　2. 選型原則

　　容量匹配：根據負載計算容量(考慮未來擴容)，建議負載率≤85%。

　　電壓等級：高壓側可選10kV、20kV、35kV，低壓側通常0.4kV(可定制其他電壓)。

　　冷卻方式：

　　AN(自然冷卻)：適用于容量≤1600kVA，負載率≤80%。

　　AF(風冷)：容量1600kVA~3150kVA，負載率≤90%。

　　能效等級：優先選擇1級能效(SCB18)，長期運行節能效益顯著。

　　五、行業趨勢與技術創新

　　非晶合金鐵芯應用：部分廠家推出 非晶合金+干式澆注 變壓器(如SCBH15)，空載損耗較SCB18再降60%，但成本增加30%~50%。

　　智能變壓器：集成 物聯網模塊，實現遠程監控、故障預警、自適應調壓(如根據負載動態調整電壓)。

　　高溫超導技術：研發 液氮冷卻超導繞組，理論損耗接近零，但目前處于實驗室階段。

　　結語

　　SCB18干式變壓器通過優化鐵芯材料、繞組設計和澆注工藝，實現了高效、環保、可靠的電力傳輸，是城市電網升級和工業節能改造的理想選擇。制造過程中需嚴格把控原材料質量、真空澆注參數和局部放電檢測，以確保產品性能符合標準。未來，隨著智能電網和新能源的發展，SCB18將向更高能效、更智能化方向演進，為碳中和目標提供技術支撐。
