SCB18干式變壓器基礎制作的核心要點與實施路徑

　　一、鐵芯制造：奠定電磁性能基礎

　　材料選擇與工藝控制

　　SCB18干式變壓器采用低損耗冷軋硅鋼片(厚度0.23-0.35mm)作為鐵芯材料，通過激光或模具切割成E/I型或C型片，表面涂覆絕緣漆以減少渦流損耗。鐵芯疊裝時采用交錯疊壓工藝，接縫錯開以降低磁阻，并用夾件或綁帶緊固(大型變壓器壓力達2-3MPa)，確保鐵芯的緊密性和穩定性。

　　性能優化

　　鐵芯制造過程中需嚴格控制疊厚、絕緣要求和矩形框角的垂直度，以減少電磁損耗和噪音。例如，河南地特力電氣生產的SCB18-11000kVA變壓器，其鐵芯設計通過優化疊片結構，使空載損耗較SCB14型降低20%，達到一級能效標準。

　　二、線圈繞制與絕緣：保障電氣安全與效率

　　繞制工藝與材料選擇

　　高壓線圈：采用圓筒式或連續式繞制工藝，線材選用無氧銅線(φ0.1mm至數十mm)，層間墊DMD絕緣紙(聚酯薄膜+Nomex?)，油道設計間隙>5mm以保證散熱。例如，高壓分?jǐn)鄨A筒式線圈繞制工藝需制作繞線架，并按設計圖紙將線材繞制在繞線架上，形成圓筒式線圈。

　　低壓線圈：通常采用箔繞工藝，使用銅箔或鋁箔繞制，繞制過程中需注意箔材的排列緊密度和絕緣包扎的牢固性。例如，低壓箔繞線圈繞制工藝要求根據設計規格和圖紙要求，使用專門的繞線設備將箔材繞制成線圈。

　　絕緣處理技術

　　層間絕緣：絕緣紙耐壓需>5kV/mm，匝間涂環氧樹脂(固化后耐溫155℃)以增強絕緣強度。

　　整體浸漬：采用真空壓力浸漆(VPI工藝)，環氧/聚酯漆滲透率>95%，高溫固化(130℃/8h)形成防護層，提高繞組的耐潮、耐腐蝕能力。例如，SCB18型變壓器通過真空浸漆工藝，使局部放電量<10pC，滿足高可靠性場景需求。

　　三、整體組裝與真空處理：提升機械強度與絕緣性能

　　組裝流程與精度控制

　　鐵芯與線圈裝配：將繞制好的線圈套入鐵芯柱(間隙<0.5mm)，插接剩余硅鋼片(需液壓設備輔助)，確保電氣連接的可靠性和穩定性。

　　引線焊接：采用激光焊接銅排(電阻<1μΩ)，瓷套管引出(35kV級爬電距離>400mm)，避免運行過程中出現松動或斷裂故障。

　　真空處理工藝

　　真空干燥：在110℃/24h條件下去除線圈和鐵芯中的水分，防止絕緣材料老化。

　　真空浸漆：將變壓器整體浸入環氧樹脂混合液中，在真空環境下排除氣泡，提高絕緣層的均勻性和致密性。例如，SCB18型變壓器通過整體真空處理，使絕緣性能和機械強度顯著提升，適用于高層建筑、商業中心等重要場所。

　　四、質量檢驗與包裝出廠：確保產品合規性與可靠性

　　檢驗項目與標準

　　電阻測量：檢測線圈電阻是否符合設計要求，確保電氣性能穩定。

　　負載試驗：模擬實際運行條件，驗證變壓器的負載能力和溫升特性。

　　交流耐壓試驗：測試變壓器的絕緣強度，確保在額定電壓下安全運行。

　　局部放電測試：檢測局部放電量是否<10pC，評估絕緣系統的可靠性。

　　包裝與交付

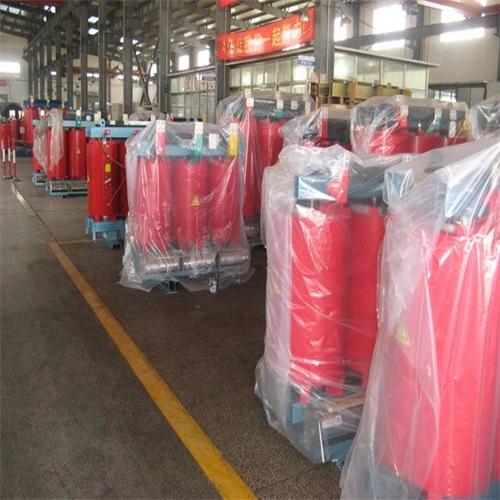

　　通過各項檢驗的變壓器需進行防潮、防震包裝，并貼上相關標識(如型號、容量、生產日期等)。

　　由運輸公司將其送往客戶手中，確保產品在運輸過程中不受損壞。
