4000kVA油浸式變壓器是一種大容量電力設備，廣泛應用于工業、商業及公共設施等領域，用于電壓變換和電能傳輸。以下從技術參數、結構設計、制造標準、性能特點、應用場景及維護要點六個方面進行詳細解析：

　　一、核心技術參數

　　額定容量：4000kVA(三相總?cè)萘?，單相容量為1333kVA(若為單相變壓器)。

　　電壓等級：

　　高壓側：常見為10kV、20kV或35kV(需根據電網需求定制)。

　　低壓側：通常為0.4kV(400V)或0.69kV(690V)，支持三相四線制輸出。

　　頻率：50Hz(中國標準)或60Hz(部分出口型號)。

　　聯結組標號：

　　常用Dyn11(高壓側三角形接法，低壓側星形接法且中性點引出)，可抑制三次諧波并提高單相接地故障耐受能力。

　　短路阻抗：

　　典型值：6%~10%(容量越大，阻抗越低以減少損耗)。

　　計算示例：若短路阻抗為8%，則變壓器在短路時電壓降為額定電壓的8%。

　　二、結構設計特點

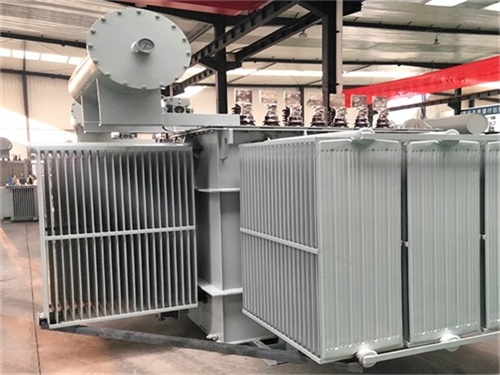

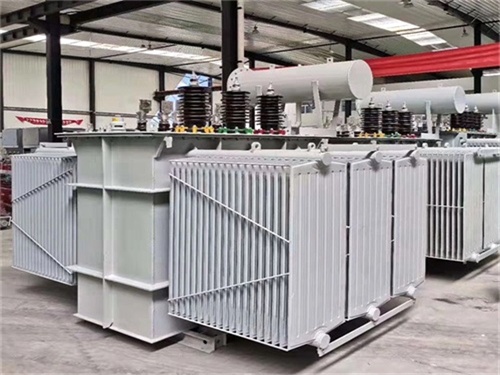

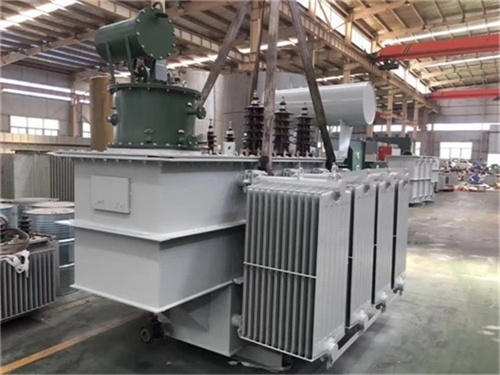

　　油箱與散熱系統：

　　油箱材質：采用Q235B碳鋼板焊接，厚度≥6mm，表面噴砂處理后涂環氧富鋅底漆。

　　散熱方式：

　　片式散熱器：由多組平行散熱片組成，通過自然對流散熱(適用于小型變壓器)。

　　強油風冷(ODAF)：配置油泵和風扇，強制油循環散熱(4000kVA常用，可提升容量20%~30%)。

　　鐵芯與繞組：

　　鐵芯：

　　材料：30QG120冷軋取向硅鋼片(厚度0.27mm)，疊裝系數≥0.97。

　　結構：全斜接縫疊片，接縫處涂硅鋼片專用膠以降低噪聲。

　　繞組：

　　高壓繞組：采用紙包銅扁線(厚度≥2.5mm)，層間絕緣為0.18mm電纜紙。

　　低壓繞組：使用銅箔繞制(厚度≤0.8mm)，內襯Nomex紙?zhí)岣吣蜔嵝浴?/span>

　　絕緣系統：

　　主絕緣：高壓繞組與鐵芯間采用絕緣紙板+變壓器油復合絕緣，耐壓≥75kV(10kV級)。

　　縱絕緣：繞組匝間絕緣為0.13mm聚酯薄膜，段間絕緣為0.2mm牛皮紙。

　　三、制造標準與認證

　　國家標準：

　　GB/T 6451-2015：規定油浸式變壓器技術參數、試驗方法及檢驗規則。

　　GB 20052-2020：能效等級要求(4000kVA通常為二級能效，空載損耗≤4.2kW，負載損耗≤36.5kW)。

　　GB/T 1094.1-2013：電力變壓器通用技術要求，包括溫升、噪聲等指標。

　　行業標準：

　　JB/T 3837-2016：油浸式變壓器產品型號編制方法(如S13-M-4000/10表示三相、13型能效、4000kVA/10kV)。

　　國際認證：

　　IEC 60076-1~6：國際電工委員會標準，涵蓋變壓器設計、試驗及運行規范。

　　CE認證：出口歐盟需符合低電壓指令(LVD)和電磁兼容指令(EMC)。

　　四、性能特點

　　高效節能：

　　二級能效產品空載損耗較三級能效降低15%~20%，長期運行可顯著節省電費。

　　過載能力強：

　　允許短時過載(如1.3倍額定容量運行2小時)，適應負荷波動。

　　環境適應性好：

　　防護等級：IP23(防直徑≥12.5mm固體異物及滴水)，高污染區域可選IP44。

　　氣候等級：C2級(適用于-25℃～+40℃環境)，需通過凝露試驗驗證防潮性能。

　　維護簡便：

　　油位計、溫度計等附件集中布置，便于巡檢。

　　支持帶電濾油，減少停機時間。

　　五、典型應用場景

　　工業領域：

　　鋼鐵廠、化工廠等大負荷用戶，作為配電變壓器直接為設備供電。

　　商業建筑：

　　大型購物中心、寫字樓，作為10kV/0.4kV變電設備。

　　新能源領域：

　　風電場、光伏電站，用于升壓或降壓以匹配電網電壓。

　　基礎設施：

　　地鐵、機場，為動力照明系統提供穩定電源。

　　六、維護與故障處理

　　日常巡檢：

　　油位檢查：油位應在油標上下限之間，偏低時需補充合格變壓器油。

　　油溫監測：頂層油溫≤85℃(環境溫度40℃時)，超過限值需檢查負載或冷卻系統。

　　噪聲評估：正常運行噪聲≤65dB(A)，異常噪聲可能預示鐵芯松動或繞組變形。

　　定期試驗：

　　油色譜分析：檢測H?、CH?、C?H?等氣體含量，判斷內部故障類型(如過熱、放電)。

　　繞組直流電阻測試：不平衡率≤2%，超標可能存在接觸不良或匝間短路。

　　常見故障處理：

　　漏油：緊固螺栓或更換密封墊(需停機處理)。

　　油溫過高：清理散熱器堵塞或檢查油泵故障。

　　氣體繼電器動作：立即停機，排查內部短路或絕緣擊穿。
