S22油浸式變壓器(國標GB/T 6451《油浸式電力變壓器 技術參數和要求》定義的高效節能型油浸式配電變壓器)的散熱原理，基于“油循環載熱+空氣散熱”的核心邏輯，結合其“低損耗鐵芯/繞組”的設計特點，通過“減少熱源+優化熱傳遞”實現高效散熱，*終控制繞組、鐵芯及變壓器油的溫升在國標限值內(頂層油溫升≤55K，環境溫度40℃時頂層油溫≤95℃)。

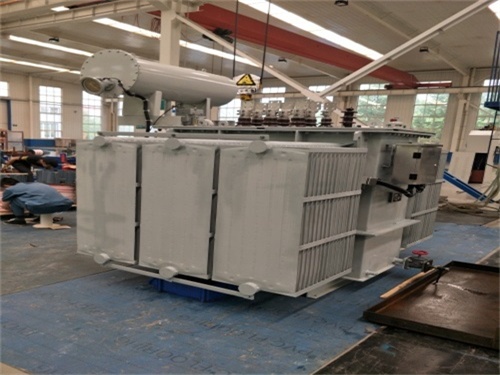

　　一、核心散熱邏輯：“熱源→油→空氣”的三級熱傳遞

　　S22油浸式變壓器的散熱過程本質是熱量從發熱部件(鐵芯、繞組)通過變壓器油傳遞到空氣中的三級傳遞，每一級依賴不同的熱傳遞方式(傳導、對流、輻射)，具體流程如下：

　　1. 第一級：熱源產熱與熱量傳導(繞組/鐵芯→變壓器油)

　　變壓器運行時的核心熱源來自兩大損耗，S22通過優化設計減少了熱源總量，為散熱奠定基礎：

　　鐵芯損耗(鐵損)：由鐵芯中的“磁滯損耗”和“渦流損耗”產生，S22采用高導磁低損耗硅鋼片(如30Q130級)，并通過“全斜接縫疊片工藝”降低磁阻，鐵損比傳統S11系列降低約20%~30%;

　　繞組損耗(銅損)：由繞組導線的電阻損耗(I2R)產生，S22采用高純度銅導線(或低損耗鋁導線)，并優化繞組繞制工藝(如緊密排列減少漏磁)，負載損耗比S11系列降低約15%~25%。

　　熱量從熱源傳遞到變壓器油的方式為熱傳導：

　　繞組發熱：導線產生的熱量通過絕緣紙(導線外層)直接傳導給周圍的變壓器油;

　　鐵芯發熱：鐵芯疊片產生的熱量通過鐵芯表面直接傳導給接觸的變壓器油。

　　2. 第二級：變壓器油的循環載熱(油的對流運動)

　　變壓器油(通常為25或45礦物絕緣油，具備高絕緣性和高比熱容)是核心“載熱介質”，通過自然對流或強迫對流將熱量從熱源區域輸送到散熱器：

　　自然對流(ONAN/ONAF冷卻方式的基礎)：

　　熱源附近的油受熱后溫度升高、密度變小，沿繞組間隙、鐵芯油路向上流動;頂部的冷油(溫度低、密度大)則沿油箱壁、散熱器流回底部，形成“熱油上升、冷油下降”的循環回路，持續將熱量帶到油箱及散熱器表面。

　　S22的油箱內部通常設計有導向油道(如鐵芯旁的油道隔板、繞組間的撐條間隙)，優化油循環路徑，避免“局部熱油滯留”(減少熱點溫度)。

　　強迫對流(ODAF/ODWF冷卻方式的補充)：

　　對于大容量S22(如≥2500kVA)，僅靠自然對流散熱不足，需配置潛油泵(安裝在油箱底部或散熱器入口)，通過油泵強制推動油循環：油被泵入繞組、鐵芯的油路，快速吸收熱量后，被壓入散熱器，散熱效率比自然對流提升30%~50%。

　　3. 第三級：散熱器的空氣散熱(油→空氣的熱交換)

　　油箱及散熱器是“熱量釋放到空氣”的核心部件，S22通過優化散熱器結構增強熱交換效率，主要依賴對流散熱和輻射散熱：

　　對流散熱(主要方式)：

　　散熱器表面的熱油通過熱傳導將熱量傳遞到散熱器金屬壁(通常為鋼板或鋁制散熱片)，熱量使散熱器表面空氣受熱上升，周圍冷空氣補充過來，形成“空氣對流”，帶走熱量。

　　S22普遍采用片式散熱器(或波紋油箱)，相比傳統管式散熱器，散熱面積增加20%~40%，且散熱片間距經過優化(通常8~12mm)，避免空氣流動受阻，提升對流效率。

　　輻射散熱(輔助方式)：

　　散熱器金屬壁在溫度升高后，會通過“熱輻射”向周圍環境釋放熱量(類似物體發熱發光的原理，只是波長在紅外區域)，輻射散熱占總散熱量的15%~25%，環境溫度越低、散熱器表面溫度越高，輻射效果越明顯。

　　二、S22的典型冷卻方式分類(散熱效率差異)

　　S22油浸式變壓器的散熱效率隨冷卻方式不同而差異顯著，國標中其冷卻方式分為三類，對應不同的散熱場景：

　　

冷卻方式代號	冷卻方式名稱	散熱原理特點	適用場景（S22 容量 / 工況）	散熱效率（相對值）
ONAN	自然油循環 + 自然風冷	僅依賴油的自然對流和空氣的自然對流，無外力輔助（無泵、無風機）	小容量（≤1250kVA）、低負載（負載率≤60%）	1.0（基礎值）
ONAF	自然油循環 + 強迫風冷	油自然對流，散熱器配備軸流風機（風機安裝在散熱器側面 / 頂部），強制空氣流過散熱器，加速對流散熱	中容量（800~2500kVA）、中高負載（負載率 60%~100%）	1.5~2.0
ODAF	強迫油循環 + 強迫風冷	潛油泵強制油循環 + 風機強制風冷，油流速度和空氣流速均提升，熱交換效率最高	大容量（≥2500kVA）、高負載（負載率≥100%）或高溫環境（如戶外夏季）	2.5~3.0

　　> 注：S22極少采用“ODWF(強迫油循環水冷)”，因水冷需配套冷卻水系統，成本高且維護復雜，僅用于特殊高溫或高海拔場景。

　　三、S22散熱設計的“節能優化點”(區別于傳統型號)

　　S22作為高效節能變壓器，其散熱原理不僅是“被動散熱”，更通過“源頭減熱+結構優化”實現“低能耗散熱”，核心優化點如下：

　　1. 低損耗設計減少熱源：

　　如前所述，S22的鐵損、銅損比傳統S11系列降低15%~30%，意味著相同負載下，S22的發熱量更少，散熱系統的“負擔”更低，無需頻繁啟動風機/油泵，間接降低了輔助設備能耗(如風機功率僅50~150W，啟動頻率比S11減少40%)。

　　2. 高效散熱器結構：

　　多數S22采用鋁制片式散熱器(替代傳統鋼制散熱器)，鋁的導熱系數(237W/(m·K))是鋼的3倍以上，熱量傳遞更快;同時散熱器片采用“波浪形”或“鋸齒形”設計，進一步增加散熱面積，提升對流效率。

　　3. 智能溫控聯動散熱：

　　S22標配智能溫控器(帶PT100油溫傳感器)，可根據頂層油溫自動控制風機/油泵啟停：

　　油溫≤55℃：僅自然散熱(風機/油泵關閉);

　　55℃<油溫≤65℃：?jiǎn)?dòng)1組風機/油泵;

　　油溫>65℃：?jiǎn)?dòng)全部風機/油泵;

　　油溫≤45℃：關閉所有輔助散熱設備。

　　這種“按需散熱”模式，避免了輔助設備的無效運行，降低總能耗。

　　4. 油箱密封與油質保護：

　　S22采用全密封油箱(或隔膜式儲油柜)，減少變壓器油與空氣的接觸，避免油氧化變質(氧化會導致油的比熱容下降，散熱能力減弱);同時油中添加抗氧化劑，延長油的使用壽命，保證長期散熱穩定性。

　　四、散熱效果的關鍵影響因素

　　S22的散熱效率并非固定，受外部環境和運行工況影響，需注意以下因素：

　　1. 環境溫度：環境溫度越高(如夏季戶外40℃以上)，空氣與散熱器的溫差越小，對流散熱效率越低，此時需依賴風機/油泵強制散熱;

　　2. 環境風速：戶外安裝時，自然風速越大，空氣對流越快，散熱效率越高(可提升10%~20%);若安裝在封閉配電室，需保證通風良好(如加裝排風扇);

　　3. 負載率：負載率越高(如滿載100%)，繞組銅損越大，發熱量越多，需啟動更強的散熱方式(如ONAF切換為ODAF);

　　4. 散熱器清潔度：散熱器表面若積塵、油污，會形成“隔熱層”，阻礙熱傳遞，需定期清潔(建議每季度清潔1次)。

　　總結

　　S22油浸式變壓器的散熱原理，是“熱源產熱→油循環載熱→空氣散熱”的三級熱傳遞過程，核心依賴變壓器油的對流和散熱器的空氣熱交換。其區別于傳統型號的關鍵，在于通過“低損耗設計減少熱源”和“高效結構優化散熱”，實現“散熱效率高、輔助能耗低”的節能目標，同時通過智能溫控聯動，適配不同工況下的散熱需求，保障變壓器長期安全運行。
