SCB18干式變壓器電阻多少

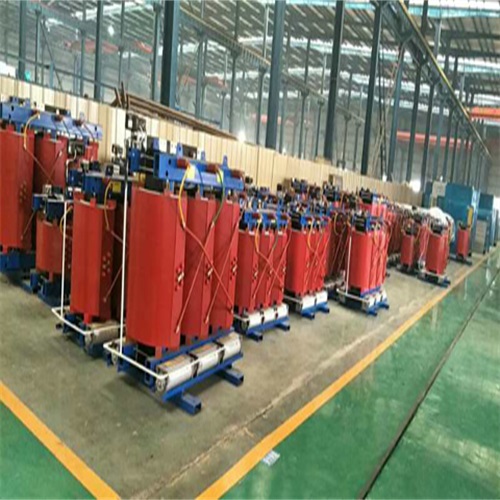

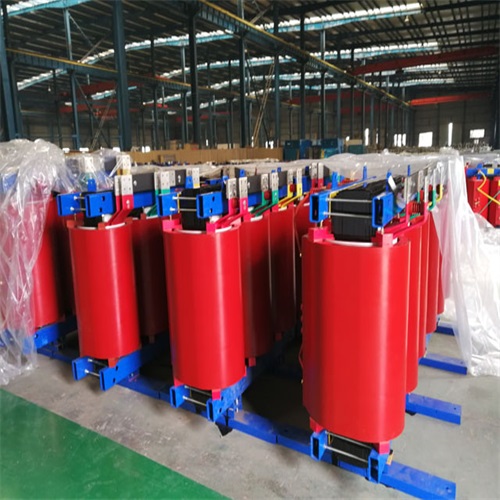

SCB18干式變壓器的電阻值需根據具體型號、額定容量、電壓等級及設計參數確定，無法直接給出統一數值。其電阻主要分為直流電阻(反映繞組導體電阻)和交流電阻(含集膚效應影響)，實際應用中以直流電阻測試為主。以下是詳細說明及測試方法：
一、直流電阻的典型范圍
直流電阻值與變壓器容量、電壓等級及繞組材質密切相關，以下為常見規格的參考范圍：
| 額定容量（kVA） | 高壓側電壓（kV） | 低壓側電壓（V） | 高壓側直流電阻（Ω） | 低壓側直流電阻（mΩ） |
|---|---|---|---|---|
| 100 | 10 | 0.4 | 0.5~1.2 | 1.5~3.5 |
| 250 | 10 | 0.4 | 0.2~0.5 | 0.8~1.8 |
| 500 | 10 | 0.4 | 0.1~0.3 | 0.4~1.0 |
| 1000 | 10 | 0.4 | 0.05~0.15 | 0.2~0.6 |
| 1600 | 35 | 0.4 | 0.03~0.08 | 0.1~0.3 |
說明：
高壓側電阻通常為歐姆級，低壓側電阻為毫歐級。
電阻值隨容量增大而減小(導體截面積增大，電阻降低)。
實際值需以設備銘牌或出廠試驗報告為準。
二、電阻測試方法
1. 直流電阻測試
目的：檢測繞組導體連接是否良好，判斷是否存在匝間短路或接觸不良。
測試步驟：
斷電操作：斷開變壓器高壓側斷路器，懸掛“禁止合閘”警示牌，低壓側負載完全卸載。
接線：使用電橋法(如QJ44型直流雙臂電橋)或電壓降法(數字微歐計)，將測試線牢固連接至繞組端子。
測試：
對高壓繞組施加測試電流(通?！?0%額定電流)，記錄電阻值。
低壓繞組因電阻較小，需采用四端子法消除接觸電阻影響。
放電：測試后對繞組充分放電(≥5分鐘)，避免殘余電荷傷人。
合格標準：
三相電阻不平衡率≤2%(計算公式：RavgRmax?Rmin×100%)。
示例：若三相電阻分別為0.11Ω、0.10Ω、0.105Ω，則不平衡率為0.1050.11?0.10×100%≈0.95%，合格。
2. 交流電阻測試(可選)
目的：考慮集膚效應(高頻電流集中于導體表面)對電阻的影響，通常用于高頻變壓器或特殊工況。
測試方法：
使用LCR測試儀，在額定頻率(如50Hz)下測量阻抗模值，再通過公式計算交流電阻：
Rac=Z2?X2
其中，Z為阻抗模值，X為電抗(可通過相位角計算)。
說明：SCB18干式變壓器一般無需測試交流電阻，直流電阻測試已能滿足需求。
三、電阻異常的原因及處理
異?，F(xiàn)象 可能原因 處理措施
三相不平衡率超標 繞組匝間短路、端子連接松動 返廠維修或更換繞組;緊固端子螺栓
電阻值偏大 導體截面積不足、材料純度低 檢查設計參數;更換合格導體材料
電阻值偏小 繞組匝數不足、制造缺陷 核對繞組匝數;返廠檢修
電阻不穩定 接觸面氧化、測試線接觸不良 清潔端子表面;重新接線測試
四、注意事項
溫度影響：電阻值隨溫度升高而增大，測試時需記錄環境溫度，并按公式修正至參考溫度(如75℃)：
R75=Rt×235+t235+75
其中，Rt為溫度t℃時的電阻值。
測試時機：避免在雨天或潮濕環境中測試，防止絕緣受潮影響結果。
安全防護：
穿戴絕緣手套、防護眼鏡。
使用絕緣工具，防止短路或電擊。
現場配備滅火器(干粉或CO?型)。
五、獲取準確電阻值的建議
查閱出廠報告：聯系變壓器制造商或供應商，獲取出廠試驗報告中的電阻值。
現場測試：委托專業電力檢測機構進行直流電阻測試，確保數據準確性。
在線監測：安裝電阻在線監測裝置(如光纖測溫系統)，實時跟蹤電阻變化趨勢。
